รายละเอียดสินค้า:
การชำระเงิน:
|
| ชื่อ: | สะพานแพ่ง 50 ม. CB100 สะพานแผงเล็ก สะพานเบลีย์ | brand name: | China Harzone |
|---|---|---|---|
| วัสดุ: | สะพานเหล็ก | สี: | ตามรายละเอียดการสั่งซื้อ |
| ความกว้าง: | 3.2ม | ความยาว: | 50 |
| โหลด: | ฮ.ศ.25-44 | ||
| แสงสูง: | สะพานเบลีย์พลเรือน,สะพานเบลีย์ 50 ม.,สะพานโครงเหล็กเบลีย์ |
||

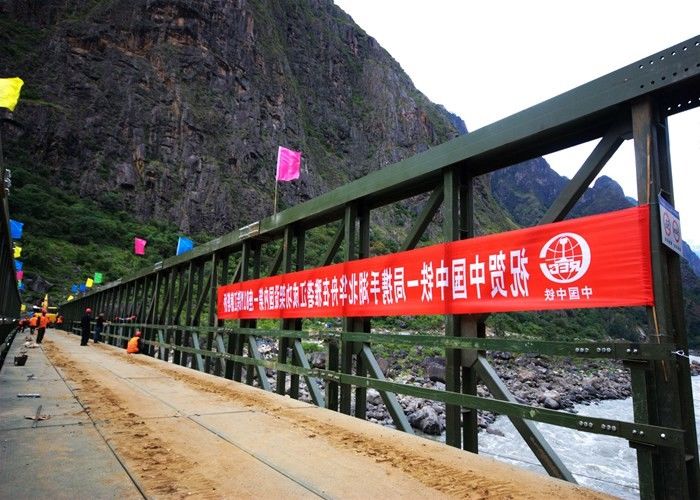

สะพานแพ่ง 50 ม. CB100 สะพานแผงขนาดกะทัดรัด สะพานเบลีย์ (หรือที่เรียกว่าสะพานแผงขนาดกะทัดรัดหรือ PSB) ผลิตโดย China Harzone Industry Corp., Ltd. สะพาน 60 ฟุตเป็นแบบเดี่ยวและสะพาน 90 ฟุตเป็นแบบเสริมเดี่ยวแบบ Double-Single 2 (DSR2 ) การก่อสร้างตามคำขอของเจ้าของเรามีส่วนประกอบทั้งหมดยกเว้นเครื่องมือเปิดใช้
ระบบร่วมของสะพานโยธา 50 ม. CB100 Compact Panel Bridge สะพานเบลีย์
ระบบข้อต่อของ Civil Bridge 50m CB100 Compact Panel Bridge Bailey Bridge ประกอบด้วย Raker (สำหรับการก่อสร้าง SS), โครงค้ำยัน, โครงแนวตั้ง, ค้ำยันแนวตั้ง, ค้ำยันและสลักเกลียว
แผงของสะพานแพ่ง 50 ม. CB100 สะพานแผงเล็ก สะพานเบลีย์
แผงของ Civil Bridge 50m CB100 Compact Panel Bridge Bailey Bridge เป็นหน่วยเสาหินที่เชื่อมในโรงงานและประกอบขึ้นด้วยหมุดแผงบนไซต์ก่อสร้าง และโครงสร้างหลักจะประกอบตามคำขอของช่วงและการโหลดระยะห่างของรูถึงรูของแผงคือ 3048 มม. และความสูงคือ 1448 มม.วัสดุของคอร์ดขึ้นและลงคือเหล็กสล็อต 10 # และตรงกลางคือเหล็กสล็อต 8 #
ระบบปลายสะพานโยธา 50 ม. CB100 Compact Panel Bridge สะพานเบลีย์
ปลายสะพานของ Civil Bridge 50m CB100 Compact Panel Bridge Bailey Bridge ประกอบด้วยเสาปลายตัวผู้, ปลายเสาตัวเมีย, คานผูก, ตลับลูกปืนและแผ่นตลับลูกปืน
เปิดตัวอุปกรณ์และเครื่องมือสะพานโยธา 50 ม. CB100 Compact Panel Bridge สะพานเบลีย์
อุปกรณ์และเครื่องมือปล่อยของ Civil Bridge 50m CB100 Compact Panel Bridge Bailey Bridge ประกอบด้วยจมูก ลูกกลิ้ง ลูกกลิ้งหิน ข้อต่อ สลักเกลียว และประแจแบบต่างๆโหลดสูงสุดของลูกกลิ้งคือ 25t และลูกกลิ้งหิน id 6tจมูกมีโครงสร้างคล้ายตาข่ายที่ประกอบโดยส่วนประกอบของสะพาน (ไม่มีให้ในโครงการนี้)
คุณสมบัติทางกลของ Q345B
| จุดคราก,σสMPa |
แรงดึง σขMPa |
ขยายอัตรา δs, |
การถูกกระทบกระแทก, Akv, (แนวดิ่ง), J |
การทดสอบการโค้งงอ 180 d=เส้นผ่านศูนย์กลาง a= ความหนา(เส้นผ่านศูนย์กลาง) |
|||||||||
| ความหนา(เส้นผ่านศูนย์กลาง,ความยาวด้าน),มม | +20 ℃ | 0 ℃ | -20 ℃ | -40 ℃ | |||||||||
| ≤16 | ＞16~35 | >35~50 | >50~100 | ไม่น้อยกว่า | ความหนา(เส้นผ่านศูนย์กลาง, มม.) | ||||||||
| ไม่น้อยกว่า | ≤15 | > 16~100 | |||||||||||
| 345 | 325 | 295 | 275 | 470~630 | 21 | 34 | d=2ก | d=3ก | |||||
ระบบดาดฟ้าของสะพานโยธา 50 ม. CB100 Compact Panel Bridge สะพานเบลีย์
ระบบดาดฟ้าของ Civil Bridge 50m CB100 Compact Panel Bridge Bailey Bridge ประกอบด้วยกรอบท้าย ดาดฟ้า และขอบถนนกรอบวงกบเชื่อมต่อกับแผงและดาดฟ้าด้วยสลักเกลียววัสดุสำหรับกรอบวงกบเป็นเหล็กกล้าประเภท H และขนาดหลักคือ 200 มม. × 400 มม. (ด้านข้าง:200 มม. × 13 มม. ตรงกลาง:374 มม. × 8 มม. พื้นกระดานเป็นพื้นผิวป้องกันการลื่นไถล Q345Aδ4.5 และเหล็กแนวตั้งคือเหล็กกล้า Q345Aδ5 ประเภท U
อุตสาหกรรมฮาร์โซนสร้างขึ้นในปี พ.ศ. 2510 ซึ่งเป็นหนึ่งในหน่วยงานย่อยของบริษัท China State Shipbuilding Corporation จำกัด (CSSC)ซึ่งเป็นบริษัททหารของรัฐและได้รับการคุ้มครองตลอดสี่ทศวรรษที่ผ่านมา ผู้นำของทั้งพรรคและประเทศชาติได้ดูแลการเติบโตของบริษัทประธานเหมาขีดเส้นใต้เอกสารการจัดตั้งโรงงานต่อมา ZhangAiping นายพลหนึ่งคน และ Chen Shiju ผู้บัญชาการหนึ่งคน จารึกชื่อให้กับกองร้อยในปี พ.ศ. 2551 นายเหอ กั๋วเฉียง คณะกรรมการประจำสำนักการเมืองของคณะกรรมการกลางพรรคคอมมิวนิสต์จีน เลขานุการคณะกรรมการตรวจสอบวินัยของคณะกรรมการกลางพรรคคอมมิวนิสต์จีน ได้มาเยี่ยมชมบริษัทและตรวจสอบโรงปฏิบัติงาน และทอดพระเนตรการก่อสร้างสะพานยานยนต์ สนับสนุนให้บริษัทพัฒนาไปได้ด้วยดี
