| ชื่อ: | การออกแบบที่กะทัดรัด 100 โหลด HS25-44 สะพานเหล็กโมดูลาร์ Bailey Bridge | วัสดุ: | สะพานเหล็ก \ เหล็ก |
|---|---|---|---|
| สี: | ตามรายละเอียดการสั่งซื้อ | ความกว้าง: | 3.7ม |
| ความยาว: | 6-60ม | โหลด: | HS25 |
| แสงสูง: | สะพานเบลีย์แบบเดี่ยวเดี่ยว,สะพานเบลีย์ความยาว 6 เมตร,สะพานเบลีย์กองทัพสำเร็จรูป |
||

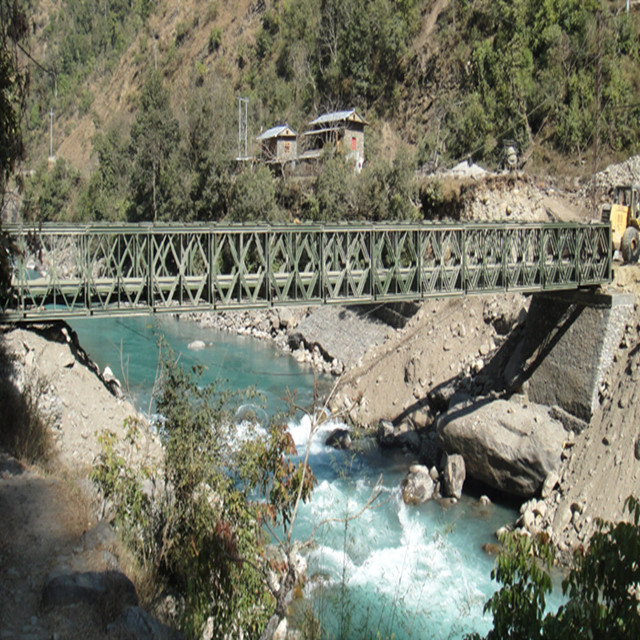

Single-single Design Load HS25-44 Modular Steel Bailey Bridge (หรือที่เรียกว่า compact panel bridge หรือ PSB) ผลิตโดย China Harzone Industry Corp., Ltd. สะพาน 60 ฟุตเป็นแบบ Single-single และสะพาน 90ft เป็น Double-Single Reinforced 2 (DSR2) ก่อสร้างตามคำขอของเจ้าของเรามีส่วนประกอบทั้งหมดยกเว้นเครื่องมือเปิดใช้
แผงของ Single-single Design Load HS25-44 Modular Steel Bailey Bridge
แผงของ Single-single Design Load HS25-44 Modular Steel Bailey Bridge เป็นหน่วยเสาหินที่เชื่อมในโรงงานและประกอบขึ้นด้วยพินแผงในไซต์ก่อสร้าง และโครงสร้างหลักจะประกอบตามคำขอของช่วงและการโหลดระยะห่างของรูถึงรูของแผงคือ 3048 มม. และความสูงคือ 1448 มม.วัสดุของคอร์ดขึ้นและลงคือเหล็กสล็อต 10 # และตรงกลางคือเหล็กสล็อต 8 #
ระบบสิ้นสุดของ Single-single Design Load HS25-44 Modular Steel Bailey Bridge
ปลายสะพานของ Single-single Design Load HS25-44 Modular Steel Bailey Bridge ประกอบด้วยเสาปลายตัวผู้ ปลายเสาตัวเมีย คานผูก ตลับลูกปืน และแผ่นตลับลูกปืน
เปิดตัวอุปกรณ์และเครื่องมือของ Single-single Design Load HS25-44 Modular Steel Bailey Bridge
อุปกรณ์และเครื่องมือในการยิงของ Single-single Design Load HS25-44 Modular Steel Bailey Bridge ประกอบด้วยจมูก ลูกกลิ้ง ลูกกลิ้งหิน ข้อต่อ สลักเกลียว และประแจแบบต่างๆโหลดสูงสุดของลูกกลิ้งคือ 25t และลูกกลิ้งหิน id 6tจมูกมีโครงสร้างคล้ายตาข่ายที่ประกอบโดยส่วนประกอบของสะพาน (ไม่มีให้ในโครงการนี้)
คุณสมบัติทางกลของ Q345B
| จุดคราก,σสMPa |
แรงดึง σขMPa |
ขยายอัตรา δs, |
การถูกกระทบกระแทก, Akv, (แนวดิ่ง), J |
การทดสอบการโค้งงอ 180 d=เส้นผ่านศูนย์กลาง a= ความหนา(เส้นผ่านศูนย์กลาง) |
|||||||||
| ความหนา(เส้นผ่านศูนย์กลาง,ความยาวด้าน),มม | +20 ℃ | 0 ℃ | -20 ℃ | -40 ℃ | |||||||||
| ≤16 | ＞16~35 | >35~50 | >50~100 | ไม่น้อยกว่า | ความหนา(เส้นผ่านศูนย์กลาง, มม.) | ||||||||
| ไม่น้อยกว่า | ≤15 | > 16~100 | |||||||||||
| 345 | 325 | 295 | 275 | 470~630 | 21 | 34 | d=2ก | d=3ก | |||||
ระบบดาดฟ้าของ Single-single Design Load HS25-44 Modular Steel Bailey Bridge
ระบบดาดฟ้าของ Single-single Design Load HS25-44 Modular Steel Bailey Bridge ประกอบด้วยกรอบท้าย ดาดฟ้า และขอบถนนกรอบวงกบเชื่อมต่อกับแผงและดาดฟ้าด้วยสลักเกลียววัสดุสำหรับกรอบวงกบเป็นเหล็กกล้าประเภท H และขนาดหลักคือ 200 มม. × 400 มม. (ด้านข้าง:200 มม. × 13 มม. ตรงกลาง:374 มม. × 8 มม. พื้นกระดานเป็นพื้นผิวป้องกันการลื่นไถล Q345Aδ4.5 และเหล็กแนวตั้งคือเหล็กกล้า Q345Aδ5 ประเภท U
