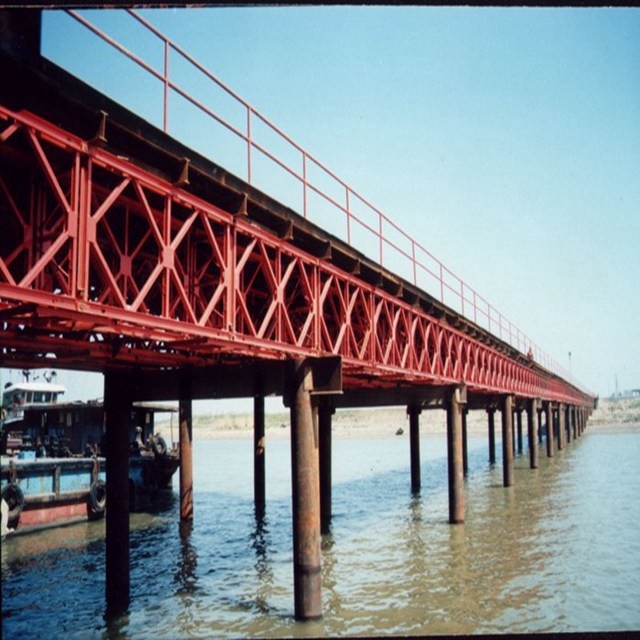

สะพาน Bailey แผงเหล็กขนาดกะทัดรัดสำหรับโหลดสูง

HL-93 Steel Deck Compact Panel Bridge สำหรับโหลดสูง

HL-93 Steel Deck Compact Panel Bridge for High-Load (หรือที่เรียกว่า compact panel bridge หรือ PSB) ผลิตโดย China Harzone Industry Corp., Ltd. สะพาน 60 ฟุตเป็นแบบ Single-single และสะพาน 90ft เป็นแบบ Double-Single Reinforced 2 (DSR2) ก่อสร้างตามคำขอของเจ้าของเรามีส่วนประกอบทั้งหมดยกเว้นเครื่องมือเปิดใช้

ระบบข้อต่อของ HL-93 Steel Deck Compact Panel Bridge สำหรับโหลดสูง

ระบบข้อต่อของ HL-93 Steel Deck Compact Panel Bridge สำหรับการรับน้ำหนักสูงประกอบด้วย Raker (สำหรับการก่อสร้าง SS), โครงค้ำยัน, โครงแนวตั้ง, ค้ำยันแนวตั้ง, ค้ำยันและสลักเกลียว

ระบบสิ้นสุดของ HL-93 Steel Deck Compact Panel Bridge สำหรับโหลดสูง

ปลายสะพานของ HL-93 Steel Deck Compact Panel Bridge สำหรับการรับน้ำหนักสูงประกอบด้วยเสาปลายตัวผู้ ปลายเสาตัวเมีย คานผูก ตลับลูกปืน และแผ่นตลับลูกปืน

เปิดตัวอุปกรณ์และเครื่องมือของ HL-93 Steel Deck Compact Panel Bridge for High-Load

อุปกรณ์และเครื่องมือในการยิงของ HL-93 Steel Deck Compact Panel Bridge for High-Load ประกอบด้วยจมูก ลูกกลิ้ง ลูกกลิ้งหิน ข้อต่อ สลักเกลียว และประแจแบบต่างๆโหลดสูงสุดของลูกกลิ้งคือ 25t และลูกกลิ้งหิน id 6tจมูกมีโครงสร้างคล้ายตาข่ายที่ประกอบโดยส่วนประกอบของสะพาน (ไม่มีให้ในโครงการนี้)

ระบบดาดฟ้าของ HL-93 Steel Deck Compact Panel Bridge สำหรับการรับน้ำหนักสูง

ระบบดาดฟ้าของ HL-93 Steel Deck Compact Panel Bridge สำหรับการรับน้ำหนักสูงประกอบด้วยกรอบท้าย ดาดฟ้า และขอบถนนกรอบวงกบเชื่อมต่อกับแผงและดาดฟ้าด้วยสลักเกลียววัสดุสำหรับกรอบวงกบเป็นเหล็กกล้าประเภท H และขนาดหลักคือ 200 มม. × 400 มม. (ด้านข้าง:200 มม. × 13 มม. ตรงกลาง:374 มม. × 8 มม. พื้นกระดานเป็นพื้นผิวป้องกันการลื่นไถล Q345Aδ4.5 และเหล็กแนวตั้งคือเหล็กกล้า Q345Aδ5 ประเภท U

ก่อนเสนอใบเสนอราคา เราจำเป็นต้องทราบเงื่อนไขการใช้งานที่แน่นอน เพื่อที่เราจะสามารถเสนอข้อกำหนดทางเทคนิคที่เหมาะสมได้ในที่นี้ กรุณาให้ข้อมูลต่อไปนี้อย่างละเอียดที่สุดเท่าที่จะเป็นไปได้:

1. ประเภทของสะพาน
2. Span, กึ่งกลางถึงศูนย์กลางของตลับลูกปืนรองรับ (ความยาวสะพาน)
3. ประเภทของดาดฟ้า
4. ความกว้างของสะพาน
5. ทางเท้า
6. กำลังโหลดการออกแบบ
7. สภาพสิ่งแวดล้อม
8. ข้อกำหนดอายุการใช้งาน (สำหรับสะพานที่มีไว้สำหรับใช้งานเป็นเวลากี่ปี)
9. รูปแบบการป้องกันการผุกร่อน เป็นแบบสี (ต้องการสีอะไร?) หรือการชุบกัลวาไนซ์แบบจุ่มร้อน?
10. เงื่อนไขใบเสนอราคา (EXW หรืออื่นๆ)
11. จะดีกว่าถ้ามีรูปภาพของไซต์ให้

โปรดอย่าลังเลที่จะติดต่อกับเราหากคุณมีคำถามใด ๆ
